Houfek Mercury 3 akset CNC maskine

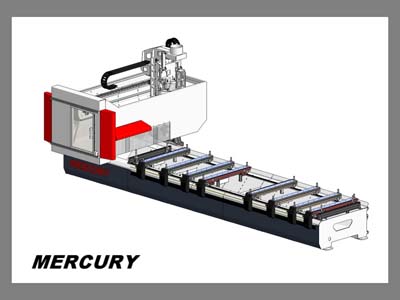

Houfek Mercury CNC bearbejdningscenter
| Technické parametry | Jednotky | Mercury H 12 | Mercury H 15 | |
|---|---|---|---|---|
| Working field | ||||
| X-axis stroke | mm | 4330 – 5330 – 6330 7330 | ||
| Y-axis stroke | mm | 1870 | 2120 | |
| Z-axis stroke | mm | 450 | ||
| Workpiece dimension (X3) | mm | 3200 – 4200 – 5200 6200 | ||
| Workpiece dimension (Y3) | mm | 1250 | 1500 | |
| Workpiece dimension (Z3) | mm | 300 | ||
| Grooving saw (Ys) | mm | 1340 | 1590 | |
| Vertical drilling (Yd) | mm | 1250 | 1500 | |
| Horizontal drilling Y (Yhy) | mm | 1400 | 1650 | |
| Horizontal drilling X (Yhx) | mm | 1220 | 1470 | |
| Routing axis Y (Ye) | mm | 1490 | 1740 | |
| Feed rate | ||||
| X/Y-axis speed | m/min | 70 | ||
| Z-axis speed | m/min | 35 | ||
| Main spindle | ||||
| Power | kW (S6) | 7,5 – 10,0 – 14,0 | ||
| Max. revolution | ot./min. | 24000 | ||
| Tool holder | HSK F63 | |||
| C-axis | opt. | |||

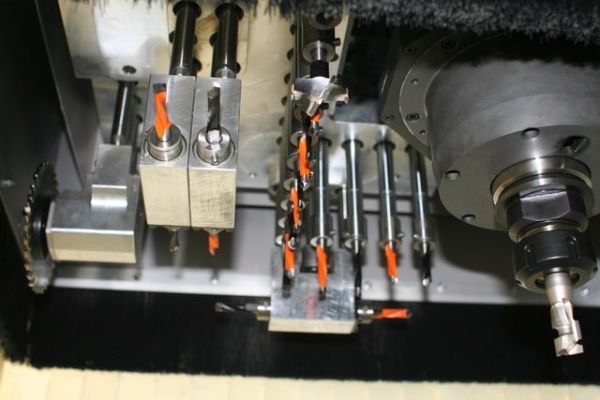

| Drilling aggregate | ||||
| Motor power | kW (HP) | 2,2 | ||
| Spindle and grooving saw speed | rpm | 3200 | ||
| Vertical spindles X+Y | No. | 10 + 8 | ||
| Horizontal spindles | No. | 3 + 2 | ||
| Grooving saw diameter | mm | 120 | ||
| Swivel saw – opt. | ||||
| Motor power | kW | 1,5 | ||
| Otáčky pily | ot./min | 4850 | ||
| Průměr otočné pily | mm | 150 | ||
| Dlabací agregát – opt. | ||||
| Výkon dlabacího agregátu | kW | 1,5 (3) | ||
| Otáčky dlabacího agregátu | ot./min | 18000 | ||
| Zásobník nástrojů | ||||
| Zásobník nástrojů otočný | No. | 7 (14) | ||
| Zásobník nástrojů pevný | 12 | |||

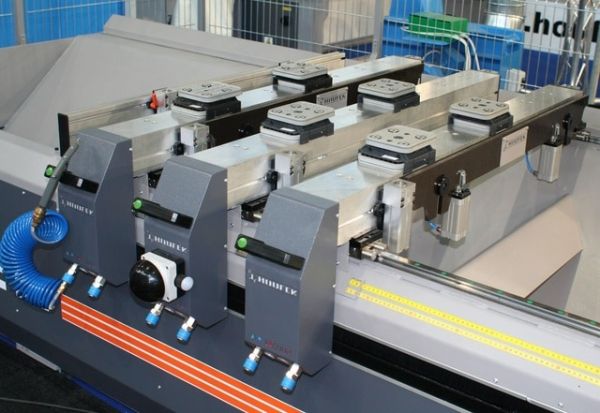

| Pracovní stůl | ||||
| Počet pracovnišť | No. | 2 | ||
| Vakuová pumpa rastrový stůl | m3 | 250 (500) | ||
| Vakuová pumpa trámcový stůl | m3 | 100 (150, 250, 500) | ||
| Počet trámců | No. | 6 | ||
| Přední dorazové čepy | 6 – opt. | |||
| Instalační informace | ||||
| Instalovaný výkon | KVA | 28 | ||
| Přívod stlačeného vzduchu | atm | 7 | ||
| Hmotnost | kg | 4000 – 4500 – 5000 – 5500 | ||
| Rozměry stroje bez oplocení | ||||
| X | mm | 5400 – 6400 – 7400 – 8400 | ||
| Y | mm | 3100 | 3350 | |
| Z | mm | 2650 | ||
| Rozměry stroje s oplocením | ||||
| X | mm | 7000 – 8000 – 9000 – 10000 | ||
| Y | mm | 4000 | 4250 | |
