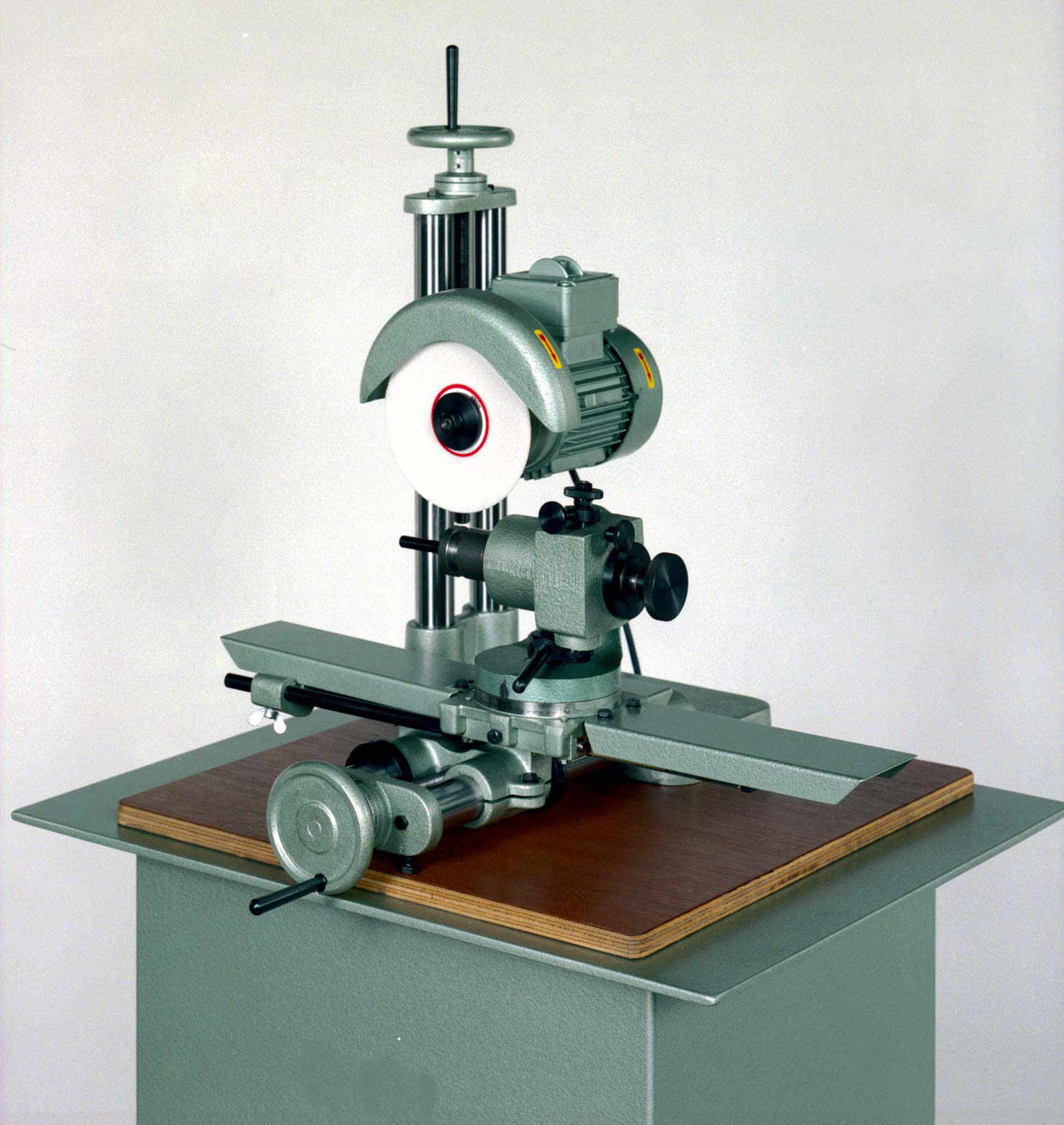

Graule FS Værktøjsslibemaskine
Graule FS Værktøjsslibemaskine
- Werkzeugschleifmaschine Typ FS zum Schärfen von Nut-, Füge-, Falz- und Profilmessern, Schlitzscheiben bis 400 mm Durchmesser, Messer, Oberfräser, HM-Kreissägeblätter etc.
- Stabile Graugußkonstruktion
- Einfacher und übersichtlicher Aufbau
- Die Maschine ist schnell und variabel auf jeden Winkel einstellbar
- Motor um 360° drehbar
- Teilapparat sehr flexibel einstellbar
- Spielfreie Schleifspindellagerung
- Arbeits-Vorschubschlitten in nachstellbarer Drahtkugelführung, daher spielfreier Lauf
- Kugelgelagerter Teilapparat mit 24-er Teilung
- Vorschubfestanschlag
- Schnelle Umrüstzeiten
Merkmale der Maschine;
Spielfreie Schleifspindellagerung –
Arbeits-Vorschubschlitten in nachstellbarer
Drahtkugellagerführung, daher spielfreier
Lauf. Kugelgelagerter Teilapparat.
Teilscheibe mit 24er Teilung.
Vorschubfestanschlag.

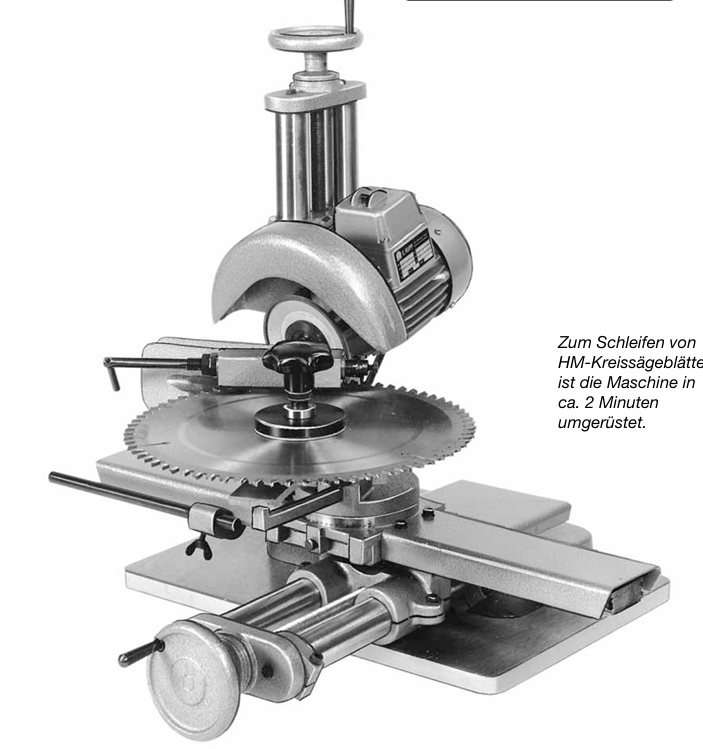

Zum Schleifen von HM-Kreissägeblättern
ist die Maschine in
ca. 2 Minuten umgerüstet.
Technische Daten:
Drehstrommotor 230/400 Volt …. 0,25 kW;
……………………………………………. 2800 U/min.
Schleifscheiben-Ø …………………… 150 mm
Schleifscheibenbohrung ……………. 20 mm
Hub des Arbeitsschlittens ………… 240 mm
Gewicht der Maschine ca. …………..50 kg
Normalzubehör:
Aufspanndorn-Ø ………………………. 30 mm
Schleifscheibe für HSS Werkzeug
Satz Werkzeugschlüssel
Sonderzubehör:
– Ersatzschleifscheibe für HSS-Werkzeuge
150 mm Durchmesser DIN Form B
– Bohrfutter 1,5 bis 13 mm Spannbereich
für Zylinderschaftwerkzeuge
– Aufspanndorn für Falzkopfmesser
– Aufspanndorn für Oberfräser
(Fabrikat angeben)
– Zusatzeinrichtung für Fräsketten
(Teilung angeben)
– Zusatzeinrichtung für HM-Kreissägeblätter
bis 450 mm Durchmesser
– Diamantschleifscheibe
125 mm Durchmesser
