CMT DADO notklinge 203×6,2-20,0×30 Z=12

NYHED 🆕
Alsidigt Dado-Notklingesæt til skæring af noter fra 6,3 mm til 20 mm 🪚

Patenteret konstruktion. Godkendt ifølge UNI EN847 🌍
Unik udførelse låser klingernes position og giver øget sikkerhed.

…

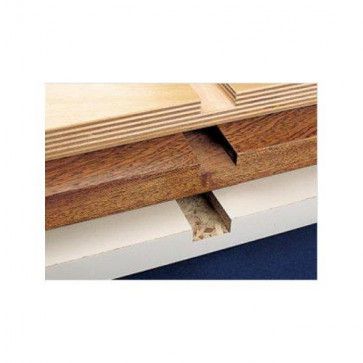

• Til fladbundsriller og stort set splintfri snit i massivt træ, laminater, melamin og finerkrydsfiner.
• ORANGE SHIELD COATING beskytter mod varme, gummiering og korrosion.
• Inkluderer shims (plastik & magnetisk) og plastiklåseafstandsstykker sæt til mikrotynde justerbarhed.

Unikt CMT rillesavklingesæt Dado Pro er det allerførste Dado, der nogensinde er blevet anset for at være UNI EN847-kompatibelt. Det betyder, at mens Dado’en roterer, vil de samlede elementer aldrig komme i kontakt med hinanden! Dette er muligt takket være unikt klingehusdesign og specielle låseafstandsstykker.

Følg altid instruktionerne i instruktionsbogen ved montering.

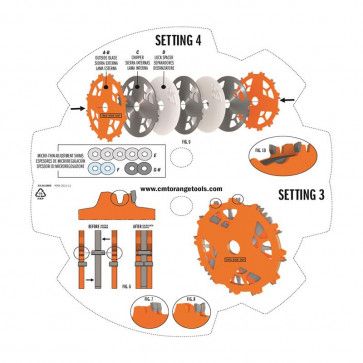

Indstilling 1: Hvis du ønsker at skære en 6 mm bred rille, passer knivene sammen i henhold til sædet placeret bag hver tand på Dado-bladet. Tænderne på det andet blad passer tæt ind i slidserne på det første blad.
Indstilling 2: Hvis den ønskede rillebredde angivet i tabellen nedenfor kræver brug af låseafstandsstykker, indsæt afstandsstykket mellem knivene. Det er vigtigt, at de hævede fremspring eller “låsnøgler” på afstandsstykket passer tæt ind i hullerne på Dado-bladet.
Indstilling 3: Hvis den ønskede rillebredde angivet i nedenstående tabel kræver brug af flishuggere, indsæt flishuggeren mellem knivene. Flishuggerens tænder passer tæt ind i slidserne på knivene (svarende til indstilling 1). De tænder, der deler den samme slibningstype, skal placeres tæt sammen (justeret set fra siden).
Indstilling 4: Hvis den ønskede rillebredde angivet i nedenstående tabel kræver brug af låseafstandsstykker og flishuggere, skal du altid indsætte afstandsstykke mellem to flishuggere. Tænderne på flishuggerne passer tæt ind i slidserne på knivene, på samme måde som i de tidligere indstillinger.

Perfekt rillebredde kan opnås ved at indsætte shims (0,1 – 0,5 mm) mellem klingen og afstandsstykket.

• Anvendelse: Til fladbundsriller.
• Maskiner: Cirkulære bordsave og radiale armsave (udstyret med langt skaft til dadoing). Kompatibel med ROJEK PK315A Formatsav
• Materiale: Massivt træ, laminater, melamin og finér krydsfiner.

Leveres med:
• A – venstre klinge 203 mm (1 stk)
• B – højre klinge 203 mm (1 stk)
• C – Flishugger 3,14 mm (3 stk)
• D – Låseafstandsstykke 1,6 mm (3 stk)
• E – Shim 0,1 mm (6 stk)
• F – Shim 0,2 mm (2 stk)
• G – Magnetisk mellemlæg 0,3 mm (1 stk)
• H – Magnetisk mellemlæg 0,5 mm (1 stk).
