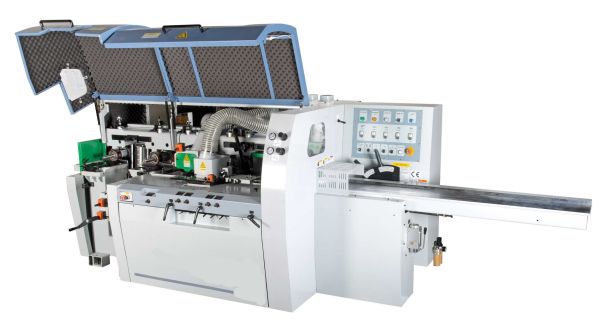

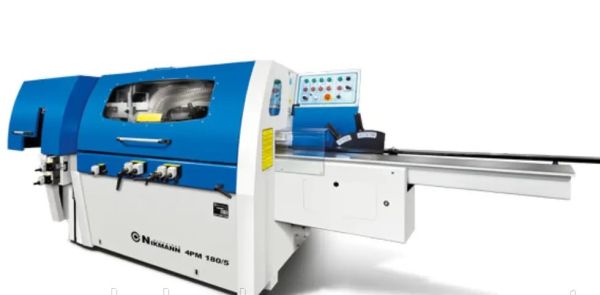

Nikmann 4PM 180S-230S kehlemaskine180/230x 120 mm 5 spindler

Kan leveres i 2 udgaver:

Nikmann 4PM 180S kehlemaskine 180 x 120 mm 5 spindler
Nikmann 4PM 230S kehlemaskine 230 x 120 mm 5 spindler

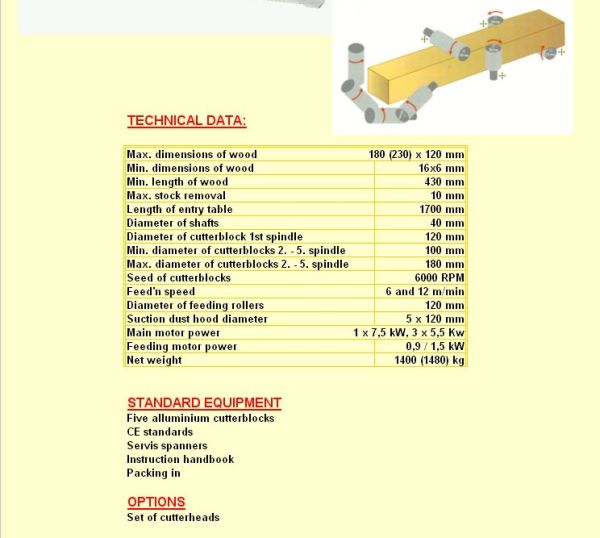

Technische Daten:

– Max. Hobelbreite 180/230 mm
– Min. Hobelbreite 18 mm
– Max. Hobelhöhe 120 mm
– Min. Hobelhöhe 7 mm
– min. Werkstücklänge bei Einzelelementen 450 mm
– min. Werkstücklänge bei Serie 350 mm
– Anzahl Arbeitsspindeln 5
– Spindeldrehzahl 6000 U / min / min.
– Spindeldurchmesser Ø 40 mm
– Durchmesser der Köpfe:
– Nenndurchmesser 1, 2, 3, 4, 5 Ø 125 mm
– Fügefalzfräser Ø 140 x 10 mm
– Hobelwellen 2, 3, 4 und 5 Ø 100 – Ø 180 mm
– Hobekopflänge 1, 4 und 5 beträgt 190 mm
– Hobelkopflänge 2 und 3 beträgt 130 mm
– Drehwinkel des 5. Kopfes – 360 °
– Vorschubgeschwindigkeit 6; 12 m / min
– Durchmesser der Vorschubwalze Ø 120
– Aufgabetischlänge 1700 mm
– Arbeitshöhe 900 mm
– Aufgabetischverstellung 10 mm (max. Spanabnahme)
– Motorleistung der horizontalen Spindeln 5,5 + 5,5 kW
– Motorleistung vertikalspindeln 7,5 kW
– Motorleistung der fünften Spindel (Uniwelle) 4,0 kW
– Leistung des Vorschubmotors 0,9 / 1,5 kW
– Gesamtleistung 24 kW
– Betriebsspannung 400 V / 50 Hz
– Durchmesser der Absaugstutzen Ø 120 mm
– Luftgeschwindigkeit 20 m / s
– Ansaugluftmenge 4000 m³ / h
– Abmessungen L=3810 mm, B=1530 mm, H=1525 mm
– Gewicht 1400/1880 kg
